耐火銅芯高壓電纜NH-YJV、NH-YJY
一、銅芯耐火高壓電力電纜簡介
耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6（等IEC331）將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90 min，整個試驗期間，試樣應承受產品規定的額定電壓值。
銅芯/鋁芯交聯聚乙烯高壓電力電纜，常用于輸配電線路，其額定電壓可達到35KV。該電纜需達到或超過以下標準：IEC 60502、BS、DIN、ASTM、GB12706~2008等標準。

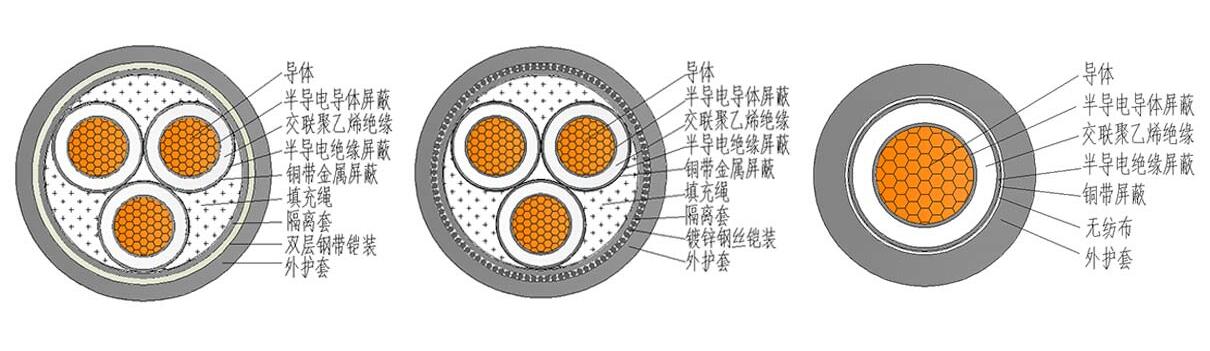

其結構由內至外分別為：1、導體；2、導體屏蔽；3、絕緣層；4、絕緣屏蔽；5、銅帶屏蔽；6、填充物；7、包帶；8、內護套層；9、鎧裝層；10、外護套。
二、銅芯耐火高壓電力電纜型號
NH-YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火型高壓電力電纜
NA-YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套A級耐火型高壓電力電纜
NB-YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套B級耐火型高壓電力電纜
NA-YJV22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A級耐火型高壓電力電纜
NB-YJV22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套B級耐火型高壓電力電纜
WDNA-YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套低煙無鹵A級耐火型高壓電力電纜
WDNB-YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套低煙無鹵B級耐火型高壓電力電纜
WDNA-YJV22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套低煙無鹵A級耐火型高壓電力電纜
WDNB-YJV22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套低煙無鹵B級耐火型高壓電力電纜
NH-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套耐火型高壓電力電纜
NA-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套A級耐火型高壓電力電纜
NB-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套B級耐火型高壓電力電纜
NA-YJY22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套A級耐火型高壓電力電纜
NB-YJY22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套B級耐火型高壓電力電纜
WDNA-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵A級耐火型高壓電力電纜
WDNB-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵B級耐火型高壓電力電纜
WDNA-YJY22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵A級耐火型高壓電力電纜
WDNB-YJY22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵B級耐火型高壓電力電纜
注：因?yàn)殇X的熔點較低，所以鋁芯電纜是沒有耐火型號的。
三、銅芯耐火高壓電纜電纜常用規格參數
1、額定電壓：3.6/6KV~26 /35KV
2、芯 數：?jiǎn)涡?、三?br />
3、常用規格：25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2、500mm2、600mm2、800mm2。
四、銅芯耐火高壓電力電纜使用特性
交聯聚乙烯絕緣電力電纜不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕的能力，而且具有結構簡單，使用方便，不受敷設落差限制，長期工作溫度高（90o），傳輸容量大等優點。
五、銅芯耐火高壓電力電纜使用范圍
耐火高壓電纜廣泛應用于交流額定電壓35KV及以下供輸配電能固定廒設線路用，電纜導體的最高長期工作溫度90度，短路時（最長時間不超過5S），電纜導體最高溫度不超過250度。如電力、建筑、工礦、冶金、石油、化工、交通等部門，高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。
