YJV22鎧裝高壓電力電纜
使用范圍

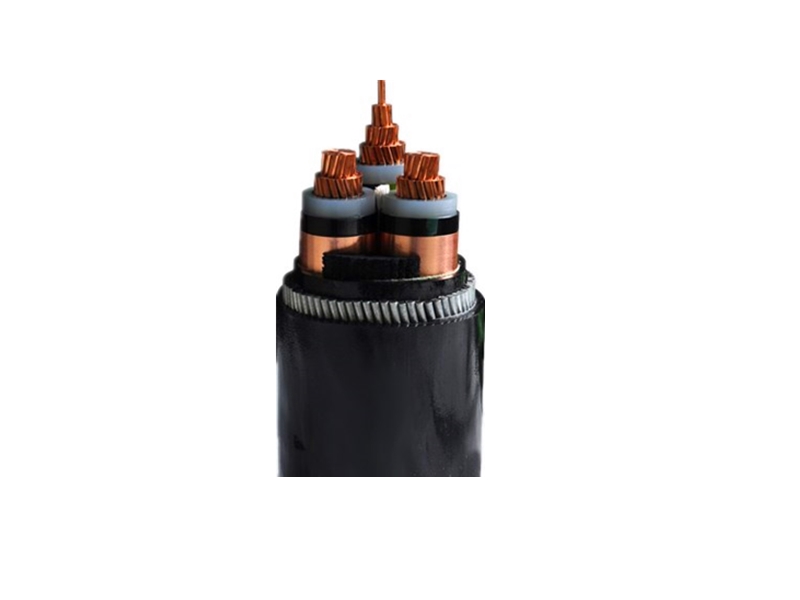

本產品供額定電壓為(U0/U)0.6/1---26/35kv電力線路輸配電用YJV22 8.7/10KV鎧裝高壓電力電纜
![](/uploads/image/20200914/20200914211340_32946.jpg)
使用特性
1.電纜導體的zui高額定溫度為90°C,短路時(zui長持續時間不超過5S),電纜導體的zui高溫度不超過250°C。
2.敷設電纜時的環境溫度不應該低于0°C
3.敷設時允許彎曲半徑:單芯電纜不小于電纜外徑的15倍;多芯電纜不小于電纜外徑的10
倍。
型號、名稱 及使用條件
YJV YJLV 銅(鋁)芯交聯聚氯乙烯 敷設在室內,溝道及管子內,也可埋在松散的
絕緣護套電力電纜 土壤中,不能承受外力作用。
電纜線絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于100MΩ?km。
產品標準:GB818.2-1999。
MC型電纜線,有3根主線芯,一根地線芯和一組控制單元組成(控制單元有2芯,3芯,4芯和7芯),成纜后外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。
導電線芯:采用鍍錫軟銅線,其性能符合 GB/T3956-1997。
絕緣:采用GB7594.2-1987中XJ-00A型橡皮。
線芯識別:采用絕緣分色識別,主線芯紅、綠、白。地線黑色,控制線打號碼。
成纜:按右向絞合成纜。無控制單元的中心加填芯。有控制單元的將地線放中心。
護套:采用GB7594.7-1987中XH-03A型橡皮。
MC型成品電纜的阻燃性能滿足MT386-1995的要求。
電纜標志:電纜表面印有型號、電壓、規格及制造廠名稱
