一、KVV控制電纜介紹
控制電纜泛指設備儀表供電/信號控制電纜，適用于額定電壓450/750V及以下控制、信號、保護及測量系統接線之用。
代表型號：KVV、KVVP、KVVR、KVV22等等
執行標準：GB/T 9330-2008。阻燃電纜還應符合IEC337-8標準的技術條件
產品標準：本產品按GB9330《塑料絕緣控制電纜》，IEC60227《額定電壓450/750V及以下聚氯乙烯絕緣電纜》標準制造。
二、KVV控制電纜常用型號
KVV：銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜，適用于電纜溝、管道的固定場合；
ZR-KVV：銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道等要求阻燃的固定場合；
NH-KVV：銅芯聚氯乙烯絕緣聚氯乙烯護套耐火型控制電纜，適用于電纜溝、管道等要求耐火的固定場合；
KVV22：銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力的固定場合；
KVV32：銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力的固定場合；
ZR-KVV22：銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求阻燃性的固定場合；
NH-KVV22：銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求耐火性的固定場合；
KVVR：銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜，適用于有移動要求的場合；

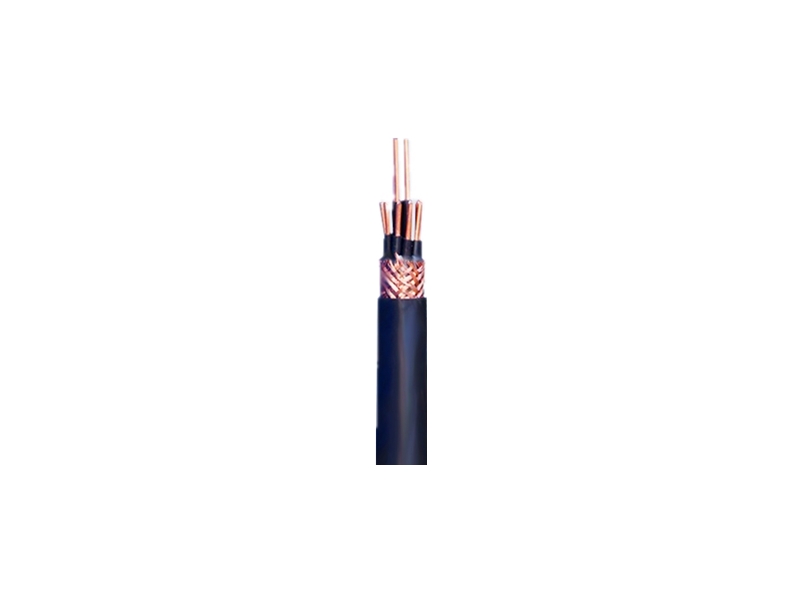

KVVP：銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜，適用于有屏蔽要求的場所；
KVVRP：銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜，適用于有移動要求并且有屏蔽要求的場合；
ZR-KVVP：銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道等要求屏蔽、阻燃的固定場合；
NH-KVVP：銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套耐火型控制電纜，適用于電纜溝、管道等要求屏蔽、耐火的固定場合；
KVVP2：銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜，適用于電纜溝、管道等要求屏蔽的固定場合；
KVVP22：銅芯聚氯乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽的固定場合；
ZR-KVVP22：銅芯聚氯乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽及阻燃性的固定場合；
NH-KVVP22：銅芯聚氯乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套耐火型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽及耐火性的固定場合；
KVVP2-22：銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽的固定場合；
ZR-KVVP2-22：銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽及阻燃性的固定場合；
NH-KVVP2-22：銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套耐火型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽及耐火性的固定場合；
三、KVV控制電纜常用規格
額定電壓：450V~750V；
結構為：2芯~61芯，常用芯數為2芯~37芯；
常用規格：0.75mm2，1mm2，1.5mm2，2.5mm2，4mm2，6mm2；
四、KVV控制電纜常用參數
1.直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。
2.絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。
4.工作電容：平均值 52±2nF/km
5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
6.額定電壓：U0/U為450/750V。
7.導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。
8.電纜的推薦允許彎曲半徑如下：
1）無鎧裝電纜，應不低于電纜外徑的6倍；
2）鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
3）屏蔽軟電纜，不低于電纜外徑的6倍。
五、KVV控制電纜使用范圍
控制電纜常用于連接電氣控制設備、儀器，其額定電壓達到450/750V。
