射頻同軸電纜是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。

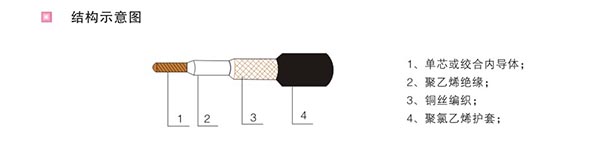

射頻同軸電纜絕緣材料采用物理發泡聚乙烯隔離銅線導體組成，在里層絕緣材料的外部是另一層環形導體即外導體，外導體（組織屏蔽層）采用銅帶成型、焊接、扎紋；或是采用鋁管結構；或是采用編織結構， 然后整個電纜由聚氯乙烯材料的護套包住。
常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。
特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，常用CATV電纜的傳輸帶寬：750MHz。
特性阻抗50Ω射頻同軸電纜主要用于基帶信號傳輸，傳輸帶寬為1～20MHz，
一般特性阻抗50Ω細同軸電纜的最大傳輸距離為180米，粗同軸電纜可達1000米。

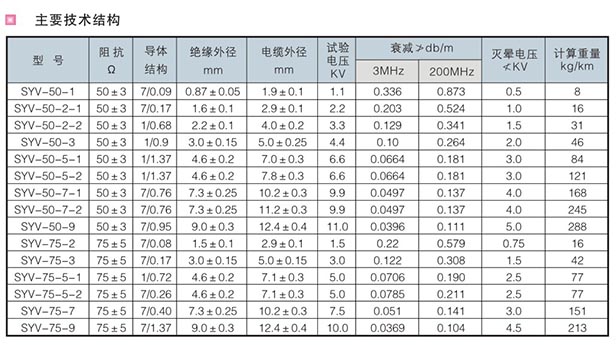

射頻同軸電纜產品技術參數
(1)同軸電纜的特性阻抗同軸電纜的平均特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心平均值±3Ω，其長度小于2米。
(2)同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時,它的值不超過8.5db(17db/公里)；而用5MHz的正弦波進行測量時,它的值不超過6.0db(12db/公里)。
(3)同軸電纜的傳播速度需要的最低傳播速度為0.77C(C為光速)。
(4)同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米(在20℃下測量)。射頻同軸電纜Coaxial Cable是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。它是計算機網絡中使用廣泛的另外一種線材。由于它在主線外包裹絕緣材料，在絕緣材料外面又有一層網狀編織的屏蔽金屬網線，所以能很好的阻隔外界的電磁干擾，提高通訊質量。
射頻同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間；二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸；最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。
用途：
適用于無線電通訊廣播設備和有關無線電電子設備中，傳輸射頻信號。
使用條件：
2.1使用溫度-40℃~+65℃
2.2相對溫度：+40℃時達98%
2.3安裝敷設溫度：不低于0℃
主要技術特性
4.1絕緣電阻：不小于1000MΩ.KM
4.2電容：不大于115PF/m
顏色及長度
5.1顏色：黑白二色
5.2長度：一般電纜長度為100嗎，也可根據雙方協議的長度交貨，允許有10%的短線段交貨，最短10m。
